STG24A 8' - 24' 鋼管 ロールグルーバー 機械 重用用コップリングとグルーブ管
基本特性
取引プロパティ
| 名前: | 8' - 24' スチールパイプロールグルーバーマシン | 容量: | 8'-24' (219-630mm) SCH40 鋼管 |
|---|---|---|---|
| 力: | 2200W | スピード: | 15rpm |
| 溝の容量: | 219~630mm | パイプの壁の厚さ: | 最高。13mm |
| GW: | 340KG | 梱包サイズ: | 102*75*147cm |
| スペアパーツ: | 3pcsノールホイールと2pcsピンチロールフリーパーツとパイプリスト |
本油圧式ロールグルーバーは、改良型油圧ポンプと便利な深さ調整機能を備え、2200Wのインダクションモーターを搭載しており、8〜24インチのパイプの溝加工が可能です。ドライブシャフトとローレットローラーが分離した設計により、交換が容易です。
- 本機は8〜24インチの鋼管の溝加工用に設計されており、高負荷用カップリングと溝付きパイプの接続専用工具です。
- 新型油圧ポンプとストロークリミット機構を搭載し、溝の深さをより高精度かつ効率的に設定できます。
- 高性能減速モーターで駆動し、ガイドホイールユニットを装備することで、高品質な溝加工と高い作業効率を保証します。
- 折りたたみ式油圧鋼管スタンドを備えており、操作が便利で省力化を実現します。
仕様
| 型番 | STG-24A |
|---|---|
| 加工能力 | 8"〜24"（外径Φ219〜Φ630mm） SCH40 鋼管 |
| 最大肉厚 | 13mm |
| モーター出力 | 2200W |
| 出力回転数 | 15rpm |
| 総重量 | 340kg |
| 梱包サイズ | 102x75x147cm |
標準付属品
- ※SCH40鋼管用
- ローレットホイール Φ219-325
- ローレットホイール Φ377-426
- ローレットホイール Φ480-630
- ピンチローラー Φ219-530
- ピンチローラー Φ630
- パイプスタンド

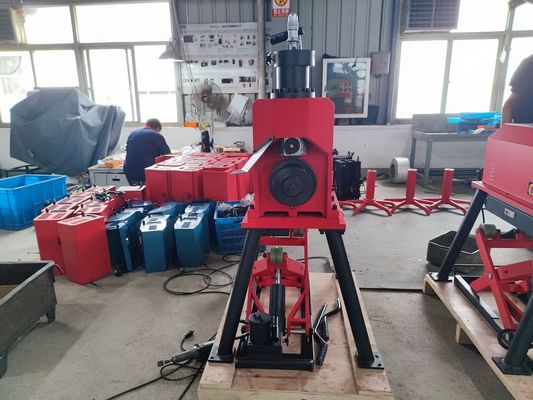

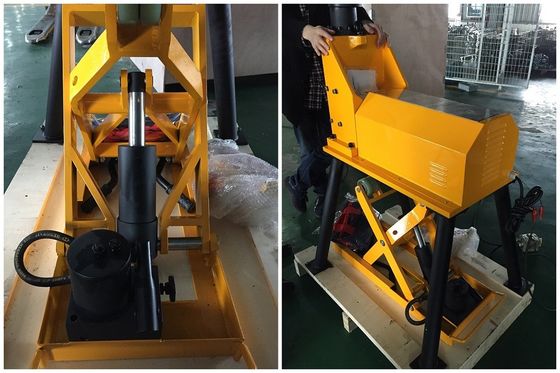

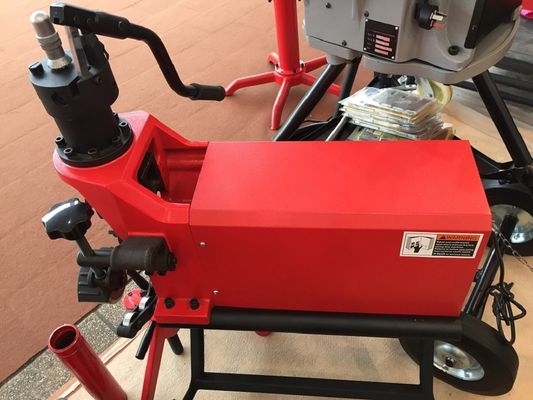

8''〜24'' ロールグルーバー機 写真
ロールパイプ溝加工機の操作手順
適切なピンチローラーとローレットホイールを選択し、ロール溝加工機に取り付けます。
パイプをローレットホイールとパイプスタンドの上に載せます。パイプスタンドはパイプ全長の3/4の位置に配置してください。次に、パイプスタンドの高さを調整し、パイプが水平より1度下がるようにします。
リリーフバルブを締め、油圧ポンプのハンドルをポンピングして、ピンチローラーがパイプ端の表面に接触するまで下降させます。リミットナットを下方向に回し、オイルポンプのトップフレームに接触させます。表でパイプ径に応じた正しい溝深さデータを確認します。例えば、8インチパイプに溝加工を行う場合、深さは2.34mmになります。赤色のスタートラインから計算し、リミットナットを2.34mm上に回してから、固定ナットをリミットナットに接触するまで下げて固定します。（リミットナットの1回転は2.5mmに相当します。）次に、
サイドガイドホイールを回してパイプを支持します。リリーフバルブを緩めます。
電源プラグを接続し、スイッチを入れて機械を起動します。リリーフバルブを再度締め、ハンドルをポンピングして溝加工を開始します。リミットナットがオイルポンプ上部に達するまでハンドルを動かし続けます（急激に動かさないでください）。溝加工が完全に仕上がるよう、パイプをさらに1〜2回転させます。最後にスイッチを切り、リリーフバルブのノブを緩めます。ガイドホイールを回してパイプから離します。パイプを取り外し、パイプ溝測定テープで溝の深さを確認します。
