STG4Z 鉄鋼管の自動生産ラインのために設計された 8' - 24' ロールグルーバー機械

この油圧ロールグルーバーは、便利な深さ調整機能を備えた最新の油圧ポンプを備え、750w 誘導モーターを駆動し、1 インチ～6 インチのパイプを溝加工することができます。交換に便利なドライブシャフトの独立したローレットローラー設計。

●本機は鋼管の自動生産ライン用に設計されています。
●電気系統と油圧系統はタッチスクリーン付きコンピュータにより制御されます。
●鋼管生産ラインへの組み付け後の100％自動生産を実現します。
●鋼管の種類に応じて主軸の出力回転数が可変となり、効率が大幅に向上します。
●自動パイプ供給を実現する充実の生産ラインです。

仕様
モデル: STG4Z
容量:8"-24"(直径φ219-φ630mm)SCH40鋼管
最大。壁の厚さ: 13mm
モーター出力: 2200W 3PH
出力回転数: 15rpm
GW:490kg
梱包サイズ: 107x85x168cm
98×98×63cm

標準装備
※SCH40鋼管用

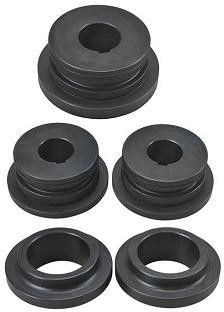

ローレットホイール φ219-325
ローレットホイール φ377-426
ローレットホイール φ480～630
ピンチローラー φ219～530
ピンチローラー φ630
パイプスタンド

フットスイッチ

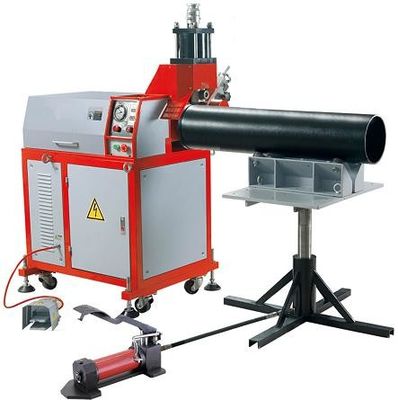

ロールグルーバーマシン 8''-24'' の写真

ロールパイプ溝入れ機の操作

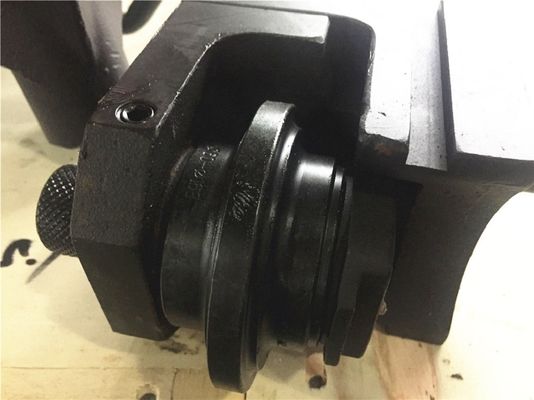

適切なピンチ ローラーとローレット ホイールを選択し、ロール溝入れ機に取り付けます。
パイプをローレットホイールとパイプスタンドに置きます。パイプスタンドはパイプの長さの3/4の位置に設置してください。次に、パイプが水平レベルより 1 度低くなるようにパイプ スタンドの高さを調整します。
リリーフバルブを締め、油圧ポンプハンドルを振り、ピンチローラーを管端面に触れるまで下降させます。リミットナットを下に回転させ、オイルポンプ上部フレームに接触させます。異なる直径のパイプの溝深さの正しいデータを表で確認してください。たとえば、8インチパイプに溝を転がす場合、深さは2.34mmになります。赤のスタートラインから計算し、リミットナットを2.34mm上に回転させ、締付けナットをリミットナットに当たるまで下に回して固定します。 （リミットナットの1回転は2.5mmとなります） サイドガイドホイールを回転させてパイプを支えます。リリーフバルブを解放します。
電源プラグを接続し、スイッチを入れて機械を動かします。リリーフバルブを再度締め、ハンドルをポンプして溝加工を開始します。リミットナットがオイルポンプ上部に達するまでハンドルを振り続けます（あまり早く振りすぎないでください）。パイプをさらに 1 ～ 2 回転させて、溝が完成したことを確認します。最後にスイッチを切り、リリーフバルブノブを放します。ガイドホイールを回転させてパイプから遠ざけます。パイプを取り外し、パイプ溝測定テープで溝の深さを確認します。

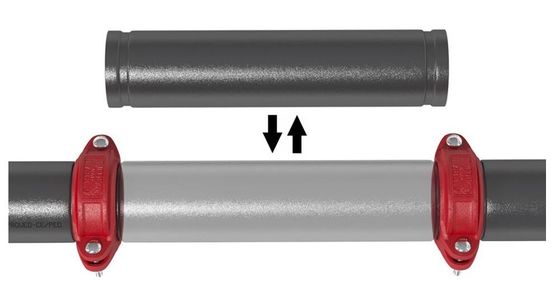

ロールグルービングマシンは、作業者が溝を作り、カップリングなどの溝付き継手を使用してパイプを接続する一種のパイプツールです。
溝入れ機の原理は硬質押出で、上部ローラーがパイプ表面に触れるとモーターがオンになり、油圧オイルポンプを操作してパイプを回転させます。作動油ポンプのハンドルを振ることで上部ローラーがパイプを押し込み、溝を形成します。ロール溝入れ機は、消火システム、スプリンクラーシステム、設備、大型ヘディングユニット、産業用途、鉱山などで広く使用されています。コンパクトな構造、柔軟な操作性、美しい形状が特徴の溝入れ機です。

よくある質問

1. 私たちは何者ですか?
当社は1989年に中国の杭州市にあるパイプ機械の専門メーカーで、上海港、寧波、義烏の近くにあります。主に北米、南米、南アジア、中東諸国に輸出しています。当社のクライアントは、電動工具卸売業者および消防パイプライン建設などの特定の建設プロジェクトの会社です。
2. 品質はどのように保証できますか?
当社では出荷前に、すべてのパイプマシンで少なくとも 1 つのパイプをテストします。
当社の頑丈なモデルの中には、お客様からのフィードバックによると、7 年または 8 年後でも正常に動作するものもあります。当社のすべての機械には 12 か月の保証が付いています。
3. 当社から何を購入できますか?
パイプねじ切り機、パイプ溝入れ機、パイプ切断機、パイプホールカッター、手動パイプベンダー、パイプバイス、テストポンプなど、あらゆる種類のパイプ工具および配管工具。
4. 他のサプライヤーからではなく、当社から購入すべき理由は何ですか?
当社は高品質の配管ツール、機械、サービスに重点を置いています。弊社ではほぼあらゆる種類のパイプツールを取り揃えておりますので、一度の発送で異なるモデルを混合してご注文いただくことも可能です。利用可能な言語:英語、スペイン語、日本語、ポルトガル語、ドイツ語、アラビア語、フランス語、ロシア語、韓国語、ヒンディー語、イタリア語
5. リードタイムはどれくらいですか?
機械モーターの電圧はカスタマイズされているため、通常、リードタイムは支払い後10〜35日になります。
6. 注文方法を教えてください。
当社では、当社のアカウントへの T/T 支払いを直接受け付けています。また、クレジット カードでお支払いいただけるオンライン ショップ サイトで注文を作成することもできます。
7. 発送方法は?
大量注文の場合は港まで船便で発送しますが、少量の場合は玄関まで発送します。
8.MOQとは何ですか?
基本的に当社の機械にはMOQは必要ありません。任意の数量を出荷できますが、注文金額がUSD2000.00以上であることを強くお勧めします。これは、当社の経験によれば、注文の量が少なすぎる場合、海上輸送に関税が追加され、海外で購入するのがコスト効率が悪くなります。
9. OEMは受け入れられますか?
はい。大量注文の場合は、クライアントのブランドでネームプレートやカスタマイズされたパッケージを作成することができます。
