| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 標準パッケージ: | 木製ケース |
| 配達期間: | 20日 |
| 支払方法: | d/p、t/t |

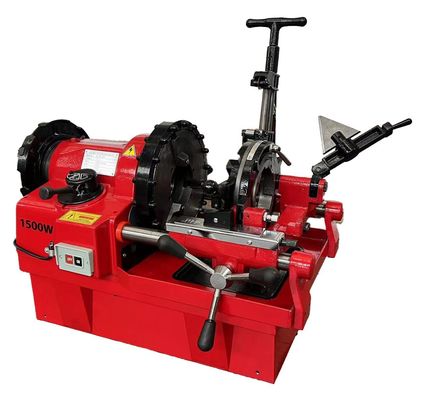

はじめに
この機械は、水、電気、ガス用のパイプの切断、ねじ切り、内穴面取り（面取り機はオプション）に適用でき、標準テーパーパイプねじを自動的に切断できるコピー装置を備えています。信頼性の高いクランプ装置と高度な冷却・潤滑システムを備えています。したがって、この機械を採用することで、ねじ切りダイスの寿命を延ばし、パイプクランプの変形や滑りを防ぎ、高品質のテーパーパイプねじを得ることができます。この機械は、設備設置、建設、その他の産業で広く使用されており、作業効率の向上、プロジェクトの進捗の加速、プロジェクトの品質の保証、労働強度の軽減に理想的な設備と見なされています。（これは通常の丸鋼ねじ切り機であり、通常の丸鋼ねじ切りにのみ適用されます。操作モードと機械構造は基本的に同じです。）

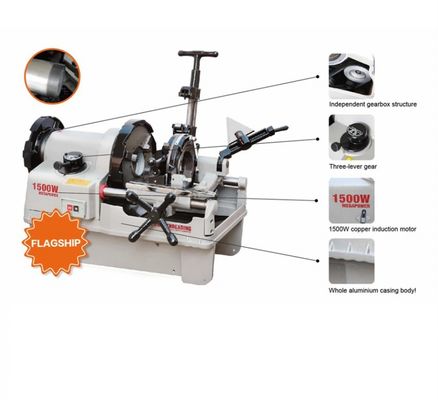

特徴
全体アルミニウムケーシングボディ、真新しい、美しい外観。

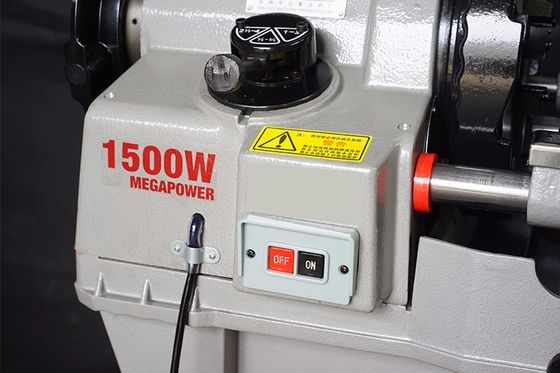

1500W銅誘導モーターは、油による焼損を防ぐために個別に駆動されます。
独立したギアボックス構造、合金鋼ギア、オイル潤滑、耐久性のある使用寿命。
三レバーギア設計により、伝達がより簡単かつ正確になります。
鋳鋼シフト構造は、ひび割れのリスクがなく、より強力です
技術データ
|
製品名 |
STT100F 工場価格 1/2-4インチ 電動1500wパイプねじ切り機 |
|
主軸の回転速度 |
38/22/12 r/min |
|
ダイヘッドのモデル |
Swift Open Type Copying Die Head |
|
適用範囲 |
1/2-4" |
|
モーターの出力: |
1500W |
|
総正味重量 |
155kg/135kg |
|
梱包寸法 |
900mm*640mm*680mm |
|
アイテム |
パイプねじ切り機 |
|
キーワード |
パイプねじ切り機 |

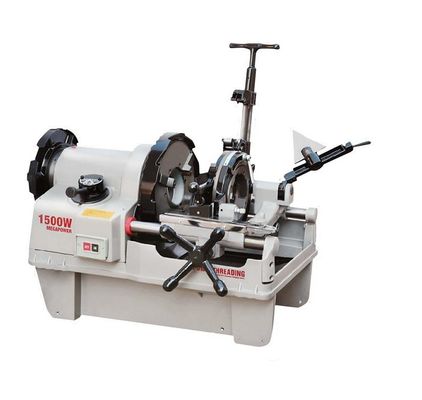

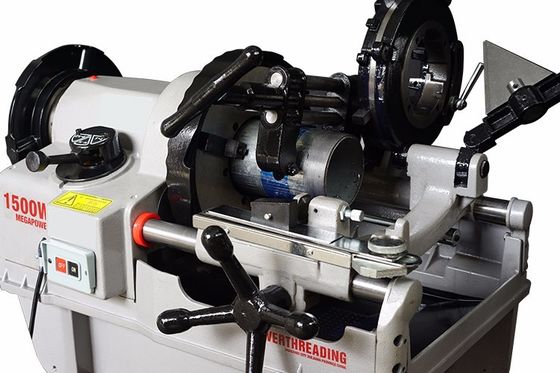

詳細写真
パイプのねじ切り方法?
(1) 切断ナイフフレームと面取り機を引き、ダイヘッドを下げてコピーブロックに触れます。ダイヘッドを確実に位置決めした後、ボタンを押して機械を始動します。
(2) パイプを反時計回りに回転させ、切断送りハンドホイールを回転させ、ダイヘッドをパイプに近づけます。
(3) 切断送りハンドホイールに力を加え、ダイヘッドがパイプに3〜4本のねじを作るようにします。
(4) 次に、切断送りハンドホイールを緩めると、機械が自動ねじ切りを開始します。ダイヘッドのローラーがコピーブロックを通過して落下すると、ねじ切りダイスが自動的に開き、ねじ切りが完了します（Z13 T–M18 ねじ切り機は、ねじ切りダイスを出口させるために戻る必要があります）。Z1T–50A ねじ切りダイスは手動で緩める必要があります。
(5) 機械停止。キャリッジに戻り、ダイヘッド全体がパイプ端から出るまで。ダイヘッドを引き出し、ハンドルをロックし、ダイヘッドを引き上げます。
一般的な故障と解決策
|
一般的な故障 |
原因 |
解決策 |
|---|---|---|
| 1. モーターが作動しない、または断続的な音で動作する |
1. ヒューズが切れました 2. プラグが正しく接続されていません 3. ケーブルの内部が破損しています 4. ボタンスイッチが正しく接続されていません 5. 100UFコンデンサの故障 6. 環境温度が低すぎて、潤滑グリースが固化しています。 |
1. マルチメーターで破損部分を検出し、新しいヒューズを使用します 2. プラグまたはソケットを交換します 3. 電源コードを交換します 4. スイッチを交換します 5. 新しいコンデンサを使用します 6. 屋内で操作するか、起動を支援します |
| 2. ねじ切り中にパイプが固定されず、滑る |
1. ハンマー力が不足しています 2. クランプジョーチップが裏返ります 3. 1つのクランプジョーチップが破損しているか、隙間があります |
1. 強くハンマーで叩きます 2. クランプジョーチップを調整します 3. 新しいクランプジョーチップを使用します |
| 3. 切断ナイフが切断に失敗し、適切なねじが生成されない |
1. 切断ナイフの鋭い角が摩耗してアークになります 2. 切断ナイフのピンロールが摩耗しています 3. 切断力が不足しています |
1. 切断ナイフの刃を交換します 2. ピンロールを交換します 3. より激しく切断します |
| 4. ねじ切り中にナイフが切断できない |
1. ねじ切り開始時のねじ切りダイスの開きが小さすぎる 2. ナイフヘッドのいくつかの歯が破損しています 3. ナイフヘッドが一致しません 4. ダイス溝に鉄くずがあります |
1. ねじ切りダイスを正しく使用します 2. ナイフを交換します 3. ナイフヘッドを再取り付けします 4. ねじ切りダイスヘッドを清掃します |
| 5. フロントチャックが緩んで落下する | 長期間の使用によりネジが緩みます | タイムリーに検査します |
| 6. 主軸が加熱されて詰まる | オイル不足 |
1. タイムリーにオイルを追加します 2. ビームバレルを出し、シャフトスリーブを修理します |
| 7. 冷却オイルが出てこない |
1. オイルラインが詰まっています 2. ダイヘッドの支点シャフトを分解して再組み立てした後、オイル穴が合っていません。 3. 長期間使用を停止した後、オイルポンプからオイルが漏れます 4. オイルポンプが摩耗しています 5. オイルポンプのローターピンロールが破損しています |
1. オイルラインを清掃します 2. 再組み立てします 3. オイルポンプに冷却オイルを少し加えます 4. オイルポンプを交換します |
| 8. オイル漏れ |
1. オイルラインの詰まりにより、オイルラインが外れたり破裂したりします。 2. オイルタンクのオイル排出ネジが締められていません |
1. 詰まり箇所を検査し、オイルラインを交換します 2. オイル排出ネジを締めます |
| 9. 冷却オイルがモーターに漏れる |
オイルポンプPD8×22×8のスケルトン型オイルシールが破損しています |
新しいオイルシールまたはオイルポンプを交換します |
| 10. 三相モーターが焼損する | 相欠けまたは接触不良 | 巻線を行い、回路を確認します |
| 11. 単相モーターが焼損する |
1. 始動電圧が低すぎる 2. 環境温度が低すぎて、潤滑グリースが固化しています。 |
1. ワイヤーを巻き、電圧を検査します。資格のある電源ラインと電源を交換します 2. ワイヤーを巻き、屋内で操作します |
| 12. 片側ねじ |
1. 楕円形のパイプ 2. クランプジョーチップが破損しているか、隙間があります |
1. パイプを交換します 2. クランプジョーチップを交換します |
よくある質問
1. 正確な見積もりをどのように入手できますか？
材料の詳細（金属の厚さや幅など）を提供してください。
2. 中国からあなたの国への送料はいくらですか？
機械を海または飛行機であなたの港またはドアアドレスに送ることができます。最寄りの港または郵便番号付きの住所をお知らせください。安全で便利でタイムリーな配達を保証するために、信頼できる運送業者があります。
3. 支払い条件、MOQ、保証、FOB？
支払い条件：事前に30％TT支払い、出荷前に70％の残高。
最小注文数量：1セット。
FOB：上海/寧波
納期：正式な注文と30％のデポジットを受け取ってから7日。
保証：12か月。
4. パッケージは何ですか？
燻蒸処理不要の合板ケース。
5. 試運転サービスはどうですか？
試運転サービスを提供できます。購入者は航空券を負担する必要があります。
6. 保証と破損部品のポリシーは何ですか？
機器の保証期間は1年間で、品質によって破損した部品とスペアは無料で提供できます。
7. ご質問がございましたら、お電話またはメールでお問い合わせください。お客様にご満足いただけるよう最善を尽くします。
