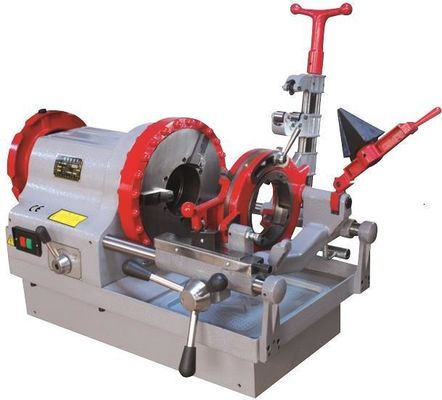

STT100 重用 1/2-4 "自動 900w パワー 電動パイプ 切断とスレッド 機械

STT100 1/2-4 インチ自動 1100 ワットポータブル電気パイプカッターとねじ切り機ヘビーデューティ

導入

水道、電気、ガスなどの配管の切断、ねじ切り、内穴の面取り（面取り器はオプション）に対応し、管用標準テーパねじを自動切断できる倣い装置と、信頼性の高いクランプ装置、最新の冷却・潤滑システムを備えた機械です。したがって、この機械を採用することにより、ねじ切りダイスの寿命が長くなり、管クランプの変形や滑りを回避し、高品質の管用テーパねじを得ることができます。この機械は、設備設置、建築、その他の業界で広く使用されており、作業効率を向上させ、プロジェクトの進行を加速し、プロジェクトの品質を保証し、労働集約度を軽減するための理想的な装置とみなされています。 （普通丸鋼ねじ切り機です。普通丸鋼ねじ切りのみに適用します。動作モードや機械構造は基本的に同じです。）

特徴

• ケース本体、新品、美しい外観。
• 900W銅誘導モーターは油による焼けを避けるために個別に駆動されます。
• 独立したギアボックス構造、装備された合金鋼ギア、オイル潤滑、耐久性のある使用寿命。
• 2レバーギア設計により、伝達がより簡単かつ正確になります。
• 亀裂のリスクがなく、より強力な鋳鋼製シフト構造

技術データ

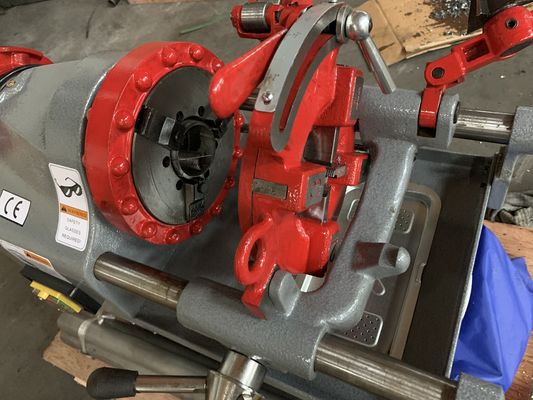

詳細写真

操作ガイド:

A. パイプクランプの取り付け:

1. 前後チャックを緩め、後チャックの片側からパイプを入れます。
2. 右手でパイプを持ち、後部チャックを締めてから前部チャックを締めてパイプを固定します。ハンマーパネルを反時計回りにしっかり締めて、パイプをしっかりとクランプします。
3. ねじ切りと面取りが完了したら、ハンマーパネルを逆方向​​に押してチャックを緩めます。
4. 短管をクランプする場合、短管はねじ切りダイスとベベル接続する必要があります。これにより、フロントチャックを締めたときにパイプの中心が正確に決まります。

B. 糸通しの準備

1. 必要に応じてねじ切りダイスとダイヘッドを選択してください。
2. ねじ切りダイスをその番号に従ってダイヘッドに取り付けます。
3. ハンドルを引くと、糸通しダイスがロックされます。
4. 必要な目盛線に合わせて間隔を調整します。
5. パイプサイズに応じて、ダイヘッドの目盛線を必要な位置に調整し、ハンドルナットをロックします。

C. ねじ切り:

1. カッターナイフフレームと面取り装置を引きます。ダイヘッドを下ろして倣いブロックに触れさせます。ダイヘッドを確実に位置決めしたら、ボタンを押して機械を起動します。
2. パイプを反時計方向に回転させ、切削送りのハンドルを回転させ、ダイヘッドをパイプに近づけます。
3. ダイヘッドがパイプに3～4条のネジを作るまで、切削送りのハンドホイールに力を加えます。
4. 次に、切削送りのハンドルを緩めると、機械は自動ねじ切りを開始します。ダイヘッドのローラーが倣いブロックを乗り越えて落下すると、糸通しダイスが自動的に開き、糸通しが完了します（Z¹₃T-M18 ねじ切り機は、ねじ切りダイスを排出するために折り返す必要があります)。 Z1T-50A ねじ切りダイスは手動で緩めます。
5. 機械が停止します。ダイヘッド全体がパイプ端から出るまでキャリッジに戻ります。ダイヘッドを引き出し、ハンドルをロックしてダイヘッドを引き上げます。

D. 糸通し時の注意点

1. ねじ切りダイスがパイプに接触するときは、ねじ切りダイスがパイプに 3 ～ 4 歯食い込むまで、切削フィードのハンドルを締める力を徐々に強めてください。切削送りのハンドホイールに小さな力を加えてねじ切りダイスと同期させると、より高品質なねじが製造されます。
2. 配管の延長距離にご注意ください。短すぎるとダイヘッドがフロントチャックに衝突し、機械が破損する恐れがあります。

E. ねじ仕様の調整：

ネジ仕様の調整位置は工場出荷時に設定されています。必要に応じて、以下の方法で再境界設定を行ってください。たとえば、2 インチのパイプねじを作成します。

1. ピッチ調整コンポーネントの 2" 仕様とマークされた部分が、対応する位置に調整されます。
2. ダイヘッドの目盛の両端のネジを緩め、目盛を移動させて目盛線と指標線を合わせ、再度ネジを締めてください。

F. ねじ切りダイを分解します。

1. ダイヘッドのハンドルナットを緩め、一番奥まで移動させて軽く回してください。
2. ダイヘッドローラーがベースプレート（基底面）に接触するまで、倣いブロックを右方向に移動します。次に、ねじ切りダイスを取り出します。

G. ねじ切りダイスの取り付け:

対応するねじ切りダイスをダイスの溝に順番に挿入します。ねじ切りダイスを挿入する際の注意点 ねじ切りダイスはセットでご用意しておりますので、セットでご使用ください。 1 つのねじ切りダイスが損傷した場合は、ねじ切りの品質に影響を与えないように、他の 3 つのねじ切りダイスを同時に交換する必要があります。

注: ねじ切りダイスを挿入してダイス溝の深さを修正するとき、そのロック ギャップがカーブ プレートのロック キーと係合する必要があります。次に、カーブプレートをレンチで締めると、ねじ切りダイスが正しい位置に配置されます。

H. 切削及び面取り：切削及び面取りについては、面取りをする前に切削を行ってください。

切断：

1. 面取り装置とダイヘッドをパイプの上に引き上げます。
2. カッターナイフフレームを下ろし、カッターナイフハンドルを回します。カッターナイフフレームの開きを大きくして、カッターナイフフレームのローラーがパイプをまたぐようにします。
3. 切削送りのハンドルを回転させ、切削メスを必要な切削位置に移動させます。
4. カッターナイフのハンドルを回転させて、カッターナイフとパイプをクランプします。
5. 機械を始動し、切断ナイフのハンドルをゆっくりと回転させ、切断ナイフの刃がパイプに切り込みます。パイプを1周または数周回転させると、カッターナイフのハンドルが1/4円回転します。

切断終了後、切断メス送りネジを外し、切断メスフレームを元の位置まで引きます。

警告：切断ナイフのハンドルを激しく回転させすぎると、切断ナイフがパイプに切り込まれるときに、パイプが変形し、切断ナイフホイールが破損し、切断ナイフシートが割れる可能性があります。

面取り：

1. ダイヘッドとカッティングナイフを引き上げ、速度調整ハンドルをハイギア位置に置き、面取り器を引き下げ、ナイフバーをパイプ方向に押し込み、面取り器ハンドルを1/4円周回転させてナイフハンドルをロックします。
2. 機械を始動し、切削送りのハンドルを回転させ、面取り装置をパイプの内径に押し込みます。
3. 作業終了後は機械を停止し、ナイフバーを引き戻し、面取り器をアイドル位置まで上昇させます。

一般的な障害と解決策

よくある質問

1. 弊社から正確な見積もりを入手するにはどうすればよいですか?
   金属の厚みや幅などの材質の詳細をお知らせください。
2. 中国からあなたの国への送料はいくらですか?
   船または飛行機であなたの港または玄関先の住所に機械を送ります。最寄りの港または住所を郵便番号とともにお知らせください。安全、便利、タイムリーな配達を保証する信頼できる配送業者がいます。
3. 支払い条件、MOQ、保証、FOB?
   支払い条件: TT の 30% は前払いされ、残高は出荷前に 70% となります。
   最小注文数量: 1 セット。
   FOB : 上海/寧波
   納期：正式な注文と30％のデポジットの受領後7日。
   保証期間:12ヶ月。
4. パッケージは何ですか?
   燻蒸処理を施していない合板ケース。
5. 試運転サービスについてはどうですか?
   私たちはコミッショニングサービスを提供できますが、購入者は航空券の余裕がある必要があります。
6. 保証や壊れた部品についてのポリシーは何ですか?
   機器の保証期間は1年間で、品質に起因する破損部品や予備品は無料で提供されます。
7. ご質問がございましたら、お電話またはメールでご連絡ください。ご満足いただけるよう最善を尽くします。
